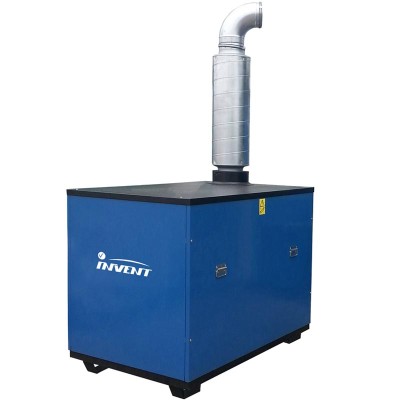

АЦВ 20-4000
Высоковакуумный побудитель
Высоковакуумные побудители для многопостовых систем с автоматическими вакуумными клапанами
- Производительность 4000 м³/ч
- Максимальный вакуум 22 кПа
Заказ АЦВ 20-4000
Описание
Область применения
- Удаление сварочных дымов через сварочную горелку со встроенным отсосом воздуха или с помощью пылеулавливающих насадок.
- Удаление пыли от шлифовального инструмента, при дробеструйной, пескоструйной обработке.
- Чистка полов, оборудования.
Высоковакуумные побудители АЦВ предназначены для использования в многопостовых системах с автоматическими вакуумными клапанами.
Допускается размещение устройства на улице, за пределами производственных помещений, не загромождая полезное рабочее пространство.
При необходимости размещения дополнительных рабочих мест система легко масштабируется: необходимая мощность может быть достигнута путем параллельного соединения двух или более побудителей АЦВ.
Преимущества
- Высокая надёжность
- Простой монтаж и обслуживание
- Низкий уровень шума
- Низкие эксплуатационные расходы
Принцип работы

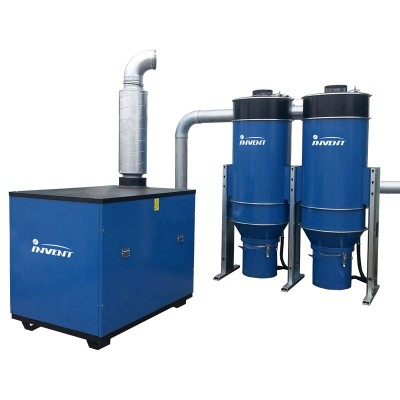

Принцип работы системы, состоящей из высоковакуумного побудителя АЦВ и фильтровального блока СФБ
В системе очистки воздуха высоковакуумный побудитель АЦВ дополняется фильтровальным блоком СФБ.
Загрязнённый воздух через входной патрубок поступает в фильтровальный блок, в котором расположена кассета из фильтровальных рукавов.
Пыль собирается на поверхности рукавов, а очищенный воздух проходит внутри рукавов фильтра и далее через АЦВ возвращается обратно в цех или выбрасывается в атмосферу.
СФБ использует очистку фильтра кратковременной продувкой обратным потоком воздуха под атмосферным давлением.
Технические характеристики
| АЦВ 20-4000 | |
|---|---|
| Максимальный вакуум, кПа | 22 |
| Производительность при -20 кПа, м³/ч | 4000 |
| Потребляемая мощность, кВт | 45 |
| Напряжение питания, В | 3 х 380 |
| Частота, Гц | 50 |
| Уровень шума (ISO 11201), в помещении, Дб (А) | 68,0 |
| Масса, кг | 620 |
| Диаметр входного патрубка, мм | 200 |
| Диаметр выходного патрубка, мм | 250 |
| Стартер с ПЛК (заказывается отдельно) | ПЛК 7 |
Габариты
Габаритные размеры АЦВ
