БОВ-7,5
Башня очистки воздуха
Очистка воздуха при сварке крупногабаритных металлических изделий
- Производительность 7000 м³/ч
- Мощность 7,5 кВт
Заказ БОВ-7,5
Описание
Область применения
Башни очистки воздуха БОВ специально разработаны для очистки воздуха от аэрозолей, образующихся при сварке крупногабаритных металлических изделий.
БОВ предназначены для промышленной эксплуатации в условиях, когда интенсивность выделения сварочного аэрозоля приводит к образованию в воздушном пространстве производственного помещения облака дыма.
Агрегаты рассчитаны на высокие промышленные нагрузки с минимальным техническим обслуживанием.
Конструктивные особенности и преимущества
- Прочный стальной корпус с порошковым покрытием надежно защищает агрегат от механических повреждений.
- Агрегат работает автономно без подключения к внешним воздуховодам, что существенно упрощает его монтаж и ввод в эксплуатацию.
- Небольшая площадь, необходимая для установки позволяет размещать агрегаты даже в небольшом помещении, не загромождая полезное рабочее пространство.
- Вертикальное расположение фильтроэлементов обеспечивает эффективную автоматическую регенерацию импульсами сжатого воздуха и увеличивает срок их службы.
- Регулируемые сопла дают возможность оптимально настроить распределение воздушного потока с учетом параметров производственного помещения.
Принцип работы

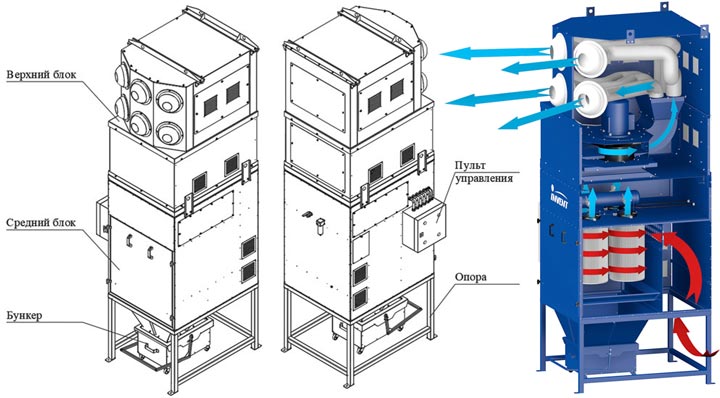

Конструкция и принцип работы БОВ-7,5
В производственных помещениях, где выполняется сварка крупногабаритных изделий, в течение смены образуется облако дыма. Так как температура сварочных аэрозолей выше температуры общецехового воздуха, то выделяемые в процессе сварки загрязнения поднимаются вверх и зависают на высоте 4–7 метров.
Облако постепенно уплотняется и остывает, аэрозоль конденсируется и загрязнения опускаются в рабочую зону. В результате этого повышается концентрация вредных веществ как в рабочей зоне, так и во всем объёме
производственного помещения.

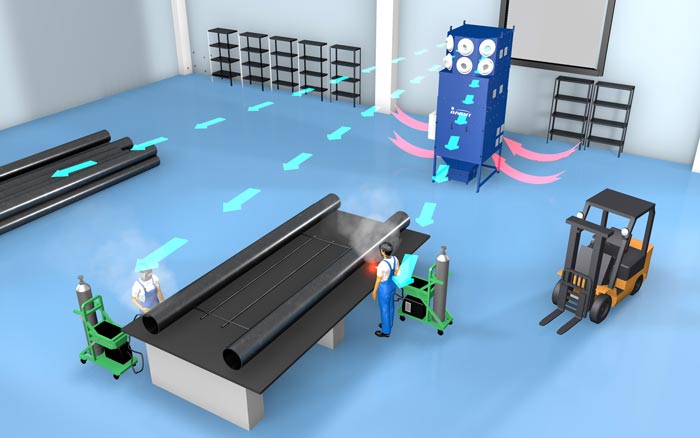

Принцип работы системы основан на организации принудительной циркуляции воздуха в рабочем пространстве производственного помещения.
Верхний блок агрегата, оснащённый приточными соплами, расположен на границе образования облака аэрозолей.
Поток чистого воздуха под напором, создаваемым вентилятором системы, подается через регулируемые сопла, сдвигает и разбавляет облако.
Загрязнённый воздух всасывается через решётки боковых панелей агрегата, проходит через сетчатый
префильтр и поступает в фильтр системы, распределяется в фильтровальной камере и проходит через картриджи.
Загрязнения задерживаются на фильтрующей поверхности картриджей, а очищенный воздух через выходной
патрубок фильтра поступает в вентилятор, затем через сопла выбрасывается обратно в помещение.
Регенерация запылённых картриджей фильтра импульсами сжатого воздуха осуществляется автоматически,
без остановки процесса фильтрации.
В процессе регенерации пыль стряхивается в бункер, снабжённый роликами для облегчения перемещения.
Сжатый воздух, необходимый для регенерации картриджей, подаваемый с наружной сети, дополнительно
очищается от влаги и масла при помощи установленного на корпусе фильтра влагомаслоотделителя.
Благодаря постоянной циркуляции и фильтрации воздуха концентрация загрязнений в атмосфере
производственного помещения снижается до допустимого значения и поддерживается на безопасном уровне.
Технические характеристики
| БОВ-7,5 | |
|---|---|

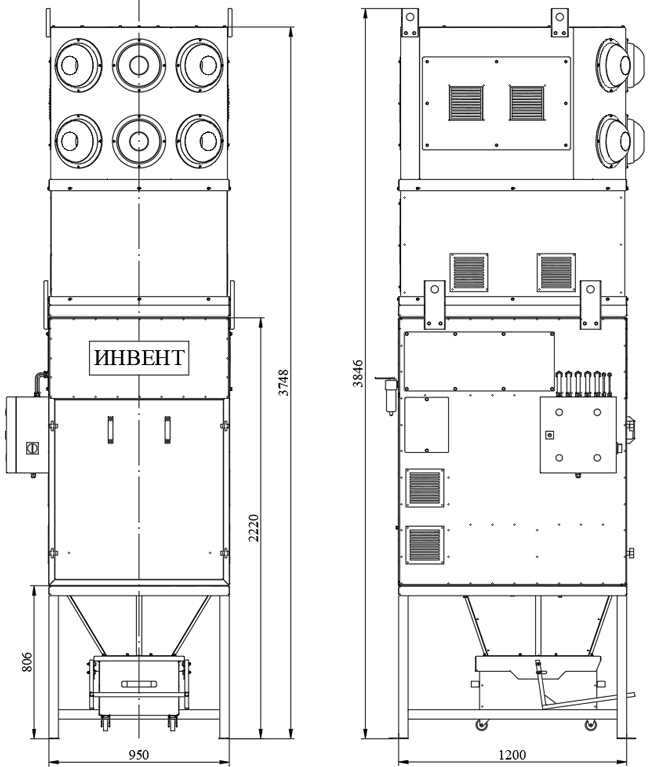

| Габаритные размеры (без учета пульта управления) Д х Ш х В, мм | 950 х 1200 х 3820 |
| Масса (без учета пульта управления), кг | 550 |
| Максимальный расход воздуха, м³/ч | 7000 |
| Эффективность фильтрации, % | 95–99,5 |
| Фильтры-картриджи, шт. | 4 |
| Площадь фильтрующей поверхности (суммарная), м² | 96 |
| Объём бункера для сбора пыли, л | 75 |
| Количество сопел, шт. | 6 |
| Давление воздуха, подаваемого к системе регенерации фильтра, МПа | 0,6 |
| Мощность двигателя вентилятора, кВт | 7,5 |
| Напряжение, В | 3ф/380В/50 Гц |
| Материал корпуса | Сталь с порошковым покрытием |
