Вытяжные устройства диаметром 160 мм

КВУ-160

Консольные вытяжные устройства диаметром 160 мм

КВУ-160

Локализация загрязнений, выделяющихся на рабочих местах различных производств

  • Диаметр 160 мм
  • Зона охвата до 7,88 м
×

Заказ КВУ-160

Нажимая на кнопку отправить, вы даете свое согласие на обработку персональных данных

Описание

Область применения

Для увеличения зоны действия вытяжного устройства, его закрепляют на консоли.

Полученное консольно-вытяжное устройство — КВУ — используется для эффективного удаления загрязненного воздуха и вредных веществ (пыли и газов), выделяющихся на стационарных и нестационарных рабочих местах в
различных производствах: сварочных, литейных, металлообрабатывающих, при переработке пластмасс, на станциях технического обслуживания автомобилей и пр.

Вытяжные устройства с диаметром воздуховода 160 мм рассчитаны на объем удаляемого воздуха 1000–1200 м3/час.

Конструктивные особенности

Отсутствие консольных балок: консоль представляет собой гладкостенный воздуховод.

Оригинальная схема уравновешивания плеч, защищенная патентом Российской Федерации, позволяет легко перемещать и четко фиксировать всасывающую воронку в вертикальной и горизонтальной плоскостях.

Угол поворота консоли — 180º. Угол поворота вытяжного устройства — 360º.

Все конструктивные элементы — шарниры, фрикционные узлы, кронштейны, пружины — вынесены из проточной части воздуховодов и не создают сопротивления проходящему воздуху. Это позволяет использовать вентиляторы меньшей мощности и облегчает доступ к узлам устройства для его регулировки.

Для работы в условиях повышенных температур и большого количества искр разработан шарнир для соединения воронки с воздуховодом без гибких гофрированных вставок, что существенно увеличивает срок службы изделия без замены элементов.

Аэродинамические характеристики

Примечание:
Указаны границы диапазона потерь давления, соответствующие его максимальному и минимальному значению в зависимости от взаимного положения плеч устройства.

Технические характеристики

КВУ-160-4,0 КВУ-160-5,0 КВУ-160-6,0 КВУ-160-8,0
Диаметр воздуховода, мм 160 160 160 160
Максимальный радиус охвата, м 3,80 4,66 5,86 7,88
Масса, кг 70 73 81 92

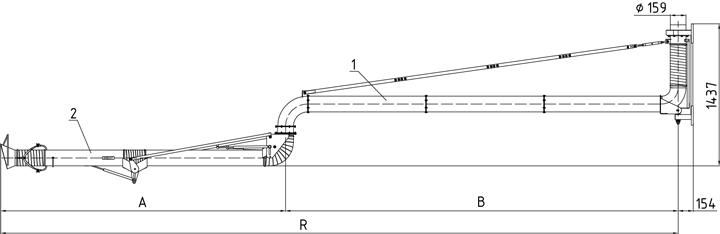

Габариты


Модель
А, мм
В, мм
R, мм
КВУ-160-4,0
2050
1595
3800
КВУ-160-5,0
2910
1595
4660
КВУ-160-6,0
2910
2795
5860
КВУ-160-8,0
3720
4000
7875


Монтажные размеры

соединительный фланец и монтажная площадка
