Вытяжные устройства диаметром 200 мм

КВУ-200

Консольные вытяжные устройства диаметром 200 мм

  • КВУ-200
  • КВУ-200
  • КВУ-200

Локализация загрязнений, выделяющихся на рабочих местах различных производств

  • Диаметр 200 мм
  • Зона охвата до 7,90 м
×

Заказ КВУ-200

Нажимая на кнопку отправить, вы даете свое согласие на обработку персональных данных

Описание

Область применения

Для увеличения зоны действия вытяжного устройства, его закрепляют на консоли.

Полученное консольно-вытяжное устройство — КВУ — используется для эффективного удаления загрязненного воздуха и вредных веществ (пыли и газов), выделяющихся на стационарных и нестационарных рабочих местах в
различных производствах: сварочных, литейных, металлообрабатывающих, при переработке пластмасс, на станциях технического обслуживания автомобилей и пр.

Производительность устройств с диаметром воздуховода 200 мм достигает 2000-3000 м3/час, что позволяет эффективно удалять загрязнения при сварочных работах на режимах более 300А.

Конструктивные особенности

Отсутствие консольных балок: консоль представляет собой гладкостенный воздуховод.

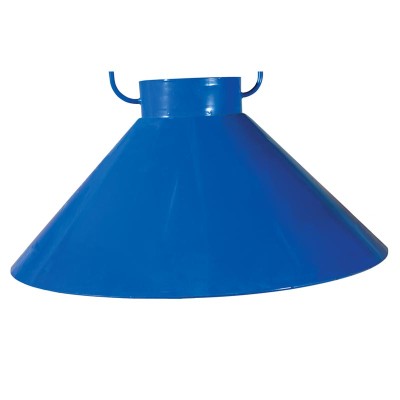

Оригинальная схема уравновешивания плеч, защищенная патентом Российской Федерации, позволяет легко перемещать и четко фиксировать всасывающую воронку в вертикальной и горизонтальной плоскостях.

Угол поворота консоли — 180º. Угол поворота вытяжного устройства — 360º.

В корневых шарнирах для снижения трения используются подшипники качения (а не фрикционные пластиковые прокладки), которые облегчают перемещение устройства в горизонтальной плоскости, значительно увеличивают долговечность конструкции, не требуют смазки и замены.

Все конструктивные элементы — шарниры, фрикционные узлы, кронштейны, пружины — вынесены из проточной части воздуховодов и не создают сопротивления проходящему воздуху. Это позволяет использовать вентиляторы меньшей мощности и облегчает доступ к узлам устройства для его регулировки.

Для работы в условиях повышенных температур и большого количества искр разработан шарнир для соединения воронки с воздуховодом без гибких гофрированных вставок, что существенно увеличивает срок службы изделия без замены элементов.

Аэродинамические характеристики


Примечание:
Указаны границы диапазона потерь давления, соответствующие его максимальному и минимальному значению в зависимости от взаимного положения плеч устройства.

Технические характеристики

КВУ-200-4,0 КВУ-200-5,0 КВУ-200-6,0 КВУ-200-8,0
Диаметр воздуховода, мм 200 200 200 200
Максимальный радиус охвата, м 3,82 4,68 5,88 7,90
Масса, кг 92 96 104 116

Габариты


Модель
А, мм
В, мм
R, мм
КВУ-200-4,0
2020
1605
3820
КВУ-200-5,0
2880
1605
4680
КВУ-200-6,0
2880
2805
5880
КВУ-200-8,0
3690
4010
7895


Монтажные размеры

соединительный фланец и монтажная площадка
