МФК-2К-2,2

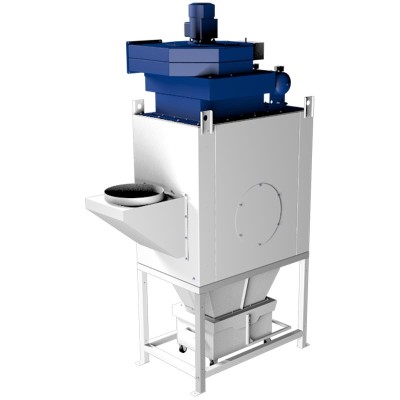

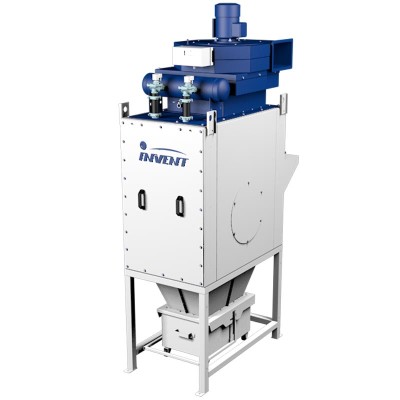

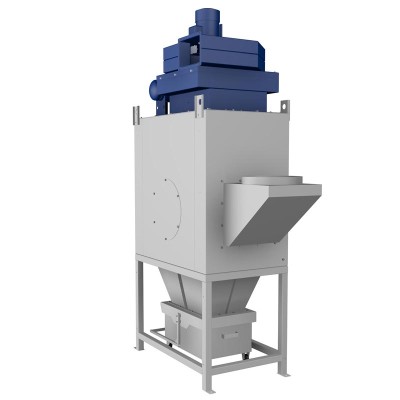

Картриджный фильтр со встроенным вентилятором

Фильтрация мелкодисперсной и среднедисперсной пыли

Макс. производительность 2200 м³/ч
Мощность 2,2 кВт

Заказ МФК-2К-2,2

Описание

Область применения

Картриджный фильтровентиляционный агрегат МФК-2К-2,2 со встроенным вентилятором применяется для фильтрации мелкодисперсной и среднедисперсной пыли во время сварки, плазменной резки, шлифовки по металлу, а также сбора пыли от большинства сыпучих и порошкообразных материалов.

Сварка
Термическая резка
Дробеструйная обработка
Обтачивание
Шлифование
Перегрузка порошков и сыпучих материалов
Красящие пигменты
Пищевые и химические производства

Конструкция МФК-2К-2,2 позволяет как встраивать его в аспирационную систему, так и использовать в качестве побудителя расхода воздушной среды и конечного пункта очистки и возврата очищенного воздуха в помещение.

Конструктивные особенности

Вертикальное расположение картриджей исключает повторное осаждение пыли в процессе самоочистки.
Очистка фильтров сжатым воздухом производится автоматически.
Специальные направляющие позволяют быстро и удобно извлекать картриджи для замены.
Возможно использование различных фильтроматериалов на различные виды пыли.
Стальной корпус с высококачественным порошковым покрытием позволяет размещать установки на улице, за пределами производственных помещений, не загромождая полезное рабочее пространство.

Стандартная комплектация

Верхний блок: фильтровавльная камера с комплектом фильтроэлементов (картриджи); блок пневматической очистки; блок управления; шаровый кран для слива конденсата.
Вентилятор мощностью 2,2 кВт
Угловой входной патрубок
Опора высотой 806 мм
Бункер для сбора пыли объёмом 75 л

Дополнительное оснащение

ЩУВ — щит управления вентилятором с частотным преобразователем
Масловлагоотделитель
Высокие опоры Н = 2356 мм
Площадка обслуживания
Маятниковый разгрузчик
Роторный разгрузчик
Шнековый конвейер

Принцип работы

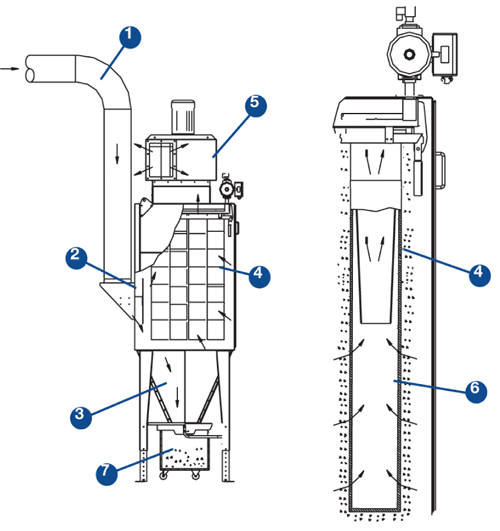

Принцип работы картриджных фильтров МФК

Загрязнённый воздух, насыщенный пылью, проходит вниз по входному воздуховоду (1).

Дефлектор (2), установленный на входе в фильтр, разделяет воздушный поток, направляя крупную и абразивную пыль вниз в пирамидальный бункер (3) и защищает фильтры от повреждения.

Мелкая пыль собирается на поверхности картриджных фильтров (4) и после цикла очистки попадает в пирамидальный бункер (3), а очищенный воздух проходит внутри фильтра (6) и далее через вытяжной вентилятор (5) возвращается обратно в цех или выбрасывается в атмосферу.

Вся пыль из пирамидального бункера (3) попадает в металлический контейнер (7) или выгружается через роторный клапан.

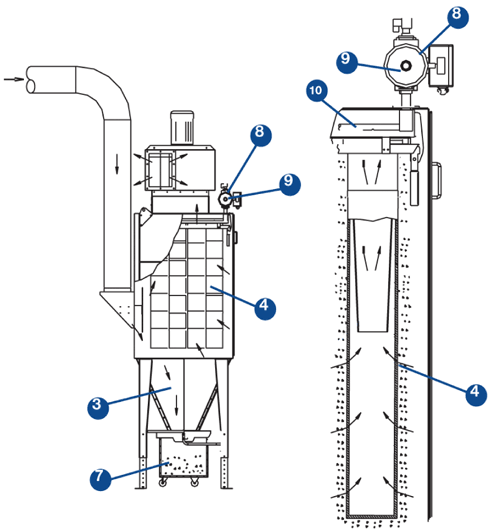

Система очистки фильтров

Устройства оснащены датчиком потери давления для контроля очистки фильтров сжатым воздухом. Очистка фильтров производится автоматически.

Регулятор давления сжатого воздуха (9) соединён одним концом с ресивером сжатого воздуха (8). Давление подводимого сжатого воздуха: 0,4–0,6 МПа.

Соленоидный клапан открывается по сигналу датчика потери давления и пропускает сжатый воздух из ресивера (8) в распределители (10).

Нисходящий поток выдувает пыль из картриджного фильтра (4) наружу. Пыль оседает в бункер (3) и собирается в металлическом контейнере (7) или выгружается через роторный клапан.

Требования к сжатому воздуху:

Максимальное рабочее давление: 6 бар
Подключение: 1’’
Класс очистки воздуха по ISO 8573: 2 класс

Технические характеристики

	МФК-2К-2,2

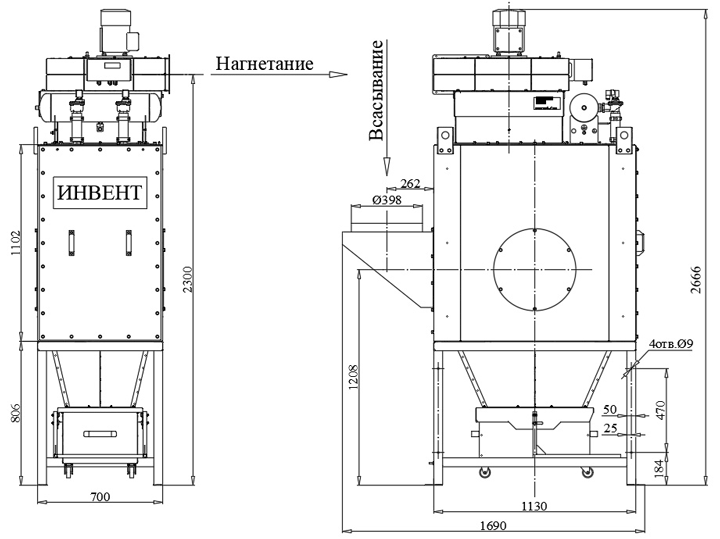

Габаритные размеры Д х Ш х В, мм	700 х 1691 х 2666
Масса, кг	345
Максимальная производительность, м³/ч	2200
Максимальное допускаемое разрежение в корпусе фильтровальной камеры, Па	3300
Эффективность фильтрации по ГОСТ 779-2014	F9
Фильтры-картриджи, шт.	8
Площадь фильтрующей поверхности (суммарная), м²	35
Давление воздуха, подаваемого к системе регенерации фильтра, МПа	0,6
Максимальная потребляемая электрическая мощность встроенного вентилятора, кВт	2,2
Номинальный потребляемый ток встроенного вентилятора (не более), А	4,85
Степень защиты встроенного вентилятора	IP54
Электропитание встроенного вентилятора	3ф/380В/50 Гц
Максимальная потребляемая электрическая мощность контроллера, Вт	60
Электропитание контроллера	1ф/220В/50 Гц
