Модульные фильтровентиляционные агрегаты

МВФ-4000

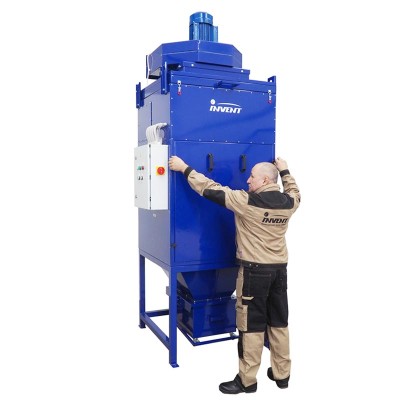

Модульный самоочищающийся фильтровентиляционный агрегат

МВФ-4000

Очистка воздуха от сварочного аэрозоля и сухой пыли

  • Производительность 4000–5000 м³/ч
  • Мощность 4 кВт
×

Заказ МВФ-4000

Нажимая на кнопку отправить, вы даете свое согласие на обработку персональных данных

Описание

Область применения

Модульные самоочищающиеся фильтровентиляционные агрегаты МВФ-4000 предназначены для очистки воздуха от сварочного аэрозоля, сухой пыли и прочих загрязнений (кроме едких и взрывоопасных), возникающих на рабочих местах при следующих технологических процессах:

  • сварочные работы
  • лазерная, плазменная и газовая резка
  • шлифовка и зачистка различных поверхностей.


Агрегаты, встроенные в систему местной вытяжной вентиляции, удаляют загрязнения и возвращают очищенный воздух в производственное помещение без потери тепла.

Основные блоки и узлы агрегата

Камера предварительной очистки с искрогасительной сеткой.

Фильтровальная камера, в которой находятся фильтроэлементы из полиэстера с тефлоновым покрытием. Камера герметично закрывается дверью на четырёх быстросъёмных зажимах.

Бункер для сбора пыли объёмом 75 л служит для сбора пыли, стряхиваемой с картриджей в процессе регенерации, снабжён роликами для облегчения перемещения.

Блок пневматической очистки картриджей расположен сверху над фильтровальной камерой и состоит из ресивера сжатого воздуха под давлением 0,6 МПа, подаваемого от наружной сети, и электропневмоклапанов для очищения фильтров импульсами сжатого воздуха.

Крышка с вентилятором установлена над блоком пневматической очистки картриджей и фиксируется спереди двумя быстросъёмными зажимами. После снятия зажимов две газовые пружины поднимают её вверх, что обеспечивает доступ к рабочему колесу вентилятора и к блоку пневматической очистки.

Блок управления для подключения питания к вентилятору и управления блоком пневмоочистки фильтров закреплён на боковой стенке ФВА. При необходимости можно установить блок управления отдельно от ФВА. Блок оснащён предохранителем от перегрузок и коротких замыканий и контроллером, управляющим работой электропневмоклапанов.

Масловлагоотделитель закреплён на задней стенке агрегата.

Конструктивные особенности

Камера предварительной очистки отделяет крупные частицы, которые могут механически повредить фильтроэлементы.

Искрогасительная сетка предотвращает попадание искр внутрь агрегата, исключая возможность возгорания кассетного фильтра.

Вертикальное расположение кассетных фильтров позволяет наиболее эффективно применять автоматическую очистку импульсами сжатого воздуха и увеличивает срок их службы.

Удобство эксплуатации и обслуживания: удаление собранной пыли, замена и обслуживание фильтров-картриджей, искрогасительной сетки производится с лицевой стороны через дверь, закрепленную с помощью быстросъемных зажимов.

Модульность: в зависимости от необходимой производительности агрегат может состоять из одного или нескольких последовательно соединенных модулей.

Принцип работы

Принцип работы

Загрязненный воздух от рабочих мест поступает через местные вытяжные устройства в фильтрационную камеру, где раскаленные частицы задерживаются сетчатым фильтром-искрогасителем.

Пыль оседает на наружной поверхности зарядного фильтра. Повторяющиеся импульсы сжатого воздуха, направленного противоположно движению загрязненного воздуха, стряхивают осажденные загрязнения с поверхности зарядного фильтра. Эти загрязнения опадают в поддон для сбора пыли, откуда должны периодически удаляться.

Очищенный воздух возвращается вентилятором обратно в производственное помещение.

Очистка (регенерация) фильтров происходит в автоматическом режиме.

Технические характеристики

МВФ-4000

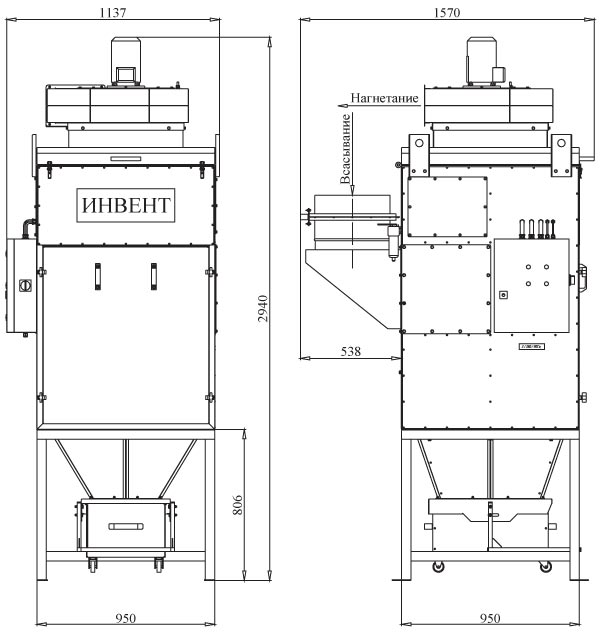

Габаритные размеры Д х Ш х В, мм 1495 х 1600 х 2825
Масса, кг 330
Максимальная производительность, м³/ч 4000–5000
Максимальное разрежение, Па 3000
Эффективность фильтрации, % 95-99,5
Фильтры-картриджи, шт. 4
Площадь фильтрующей поверхности (суммарная), м² 80
Эффективность фильтрации в системе EUROVENT 4/5 EU 9
Давление воздуха, подаваемого к системе регенерации фильтра, МПа 0,6
Максимальная потребляемая электрическая мощность, кВт 4
Напряжение, В 3ф/380В/50 Гц
