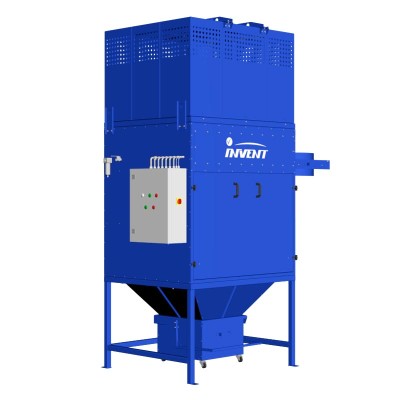

МВФ-9000

Описание

Область применения

Стационарные самоочищающиеся фильтровентиляционные агрегаты МВФ-9000 предназначены для очистки воздуха от сварочного аэрозоля, сухой пыли и прочих загрязнений (кроме едких и взрывоопасных), возникающих на рабочих местах при следующих технологических процессах:

• сварочные работы
• лазерная, плазменная и газовая резка
• шлифовка и зачистка различных поверхностей.



Агрегаты, встроенные в систему местной вытяжной вентиляции, удаляют загрязнения и возвращают очищенный воздух в производственное помещение без потери тепла.

Конструктивные особенности и преимущества

• Автоматическая очистка фильтроэлементов импульсами сжатого воздуха с возможностью настройки режимов, адаптированных под конкретные типы загрязнений и условия технологического процесса.
• Вертикальное расположение фильтроэлементов повышает эффективность регенерации и увеличивает срок их службы.
• Искрогаситель, оснащённый сетчатым воздушным фильтром, отделяет крупные частицы, которые могут механически повредить фильтроэлементы, и предотвращает попадание искр внутрь агрегата, исключая возможность возгорания.
• Вариативность расположения входного патрубка позволяет при монтаже ориентировать его на агрегате, выбирая удобную сторону для подключения воздуховодов.
• Вместительный бункер для сбора пыли объёмом 120 л обеспечивает длительную непрерывную работу без остановки технологического процесса.
• Устройство поджима бункера для сбора пыли обеспечивает герметичность и исключает разлёт пыли при работе агрегата.
• Прочный стальной корпус с порошковым покрытием надёжно защищает агрегат от механических повреждений.
• Замена фильтроэлементов производится с лицевой стороны агрегата без использования специального инструмента, что существенно упрощает его обслуживание.
• Пульт управления для подключения питания к вентилятору и управления блоком пневмоочистки с предохранителем от перегрузок и коротких замыканий.
• Автоматический контроль перепада давления: при достижении предельного перепада давления подаётся сигнал на лицевой панели пульта.
• Высокая производительность позволяет комплектовать на базе агрегата многопостовые централизованные системы.

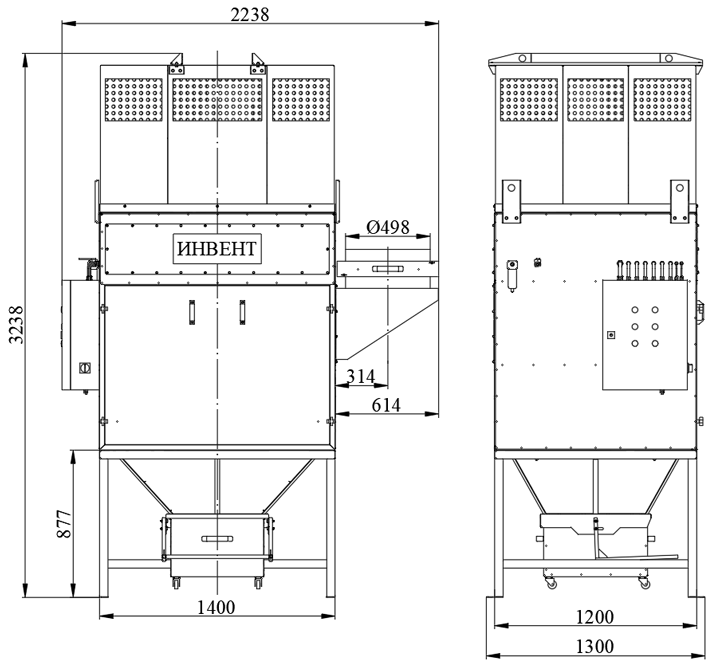

Основные блоки и узлы агрегата

Фильтровальная камера, в которой вертикально расположены шесть фильтров-картриджей с байонетным креплением общей площадью фильтрующей поверхности 120 м². Фильтровальная камера герметично закрывается дверью, фиксируемой четырьмя быстросъёмными зажимами, и устанавливается на опору.

Блок пневматической очистки картриджей расположен в верхней части фильтровальной камеры и состоит из ресивера сжатого воздуха под давлением 0,6 МПа, подаваемого с наружной сети, и электропневмоклапанов, предназначенных для очищения фильтров импульсами воздуха под давлением. Очистка фильтров происходит автоматически.

Масловлагоотделитель для очистки сжатого воздуха, подаваемого с наружной сети в блок пневматической очистки, и кран шаровый для слива конденсата из ресивера сжатого воздуха закреплены на левой стенке фильтровальной камеры.

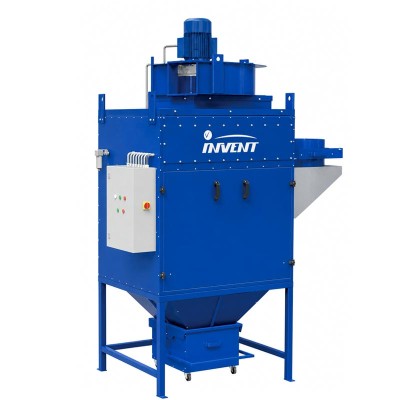

Вентиляторная камера с радиальным вентилятором установлена над фильтровальной камерой. Для поглощения шума от работы вентилятора предусмотрена камера шумоглушения, которая устанавливается на верхний блок.

Входной патрубок расположен на правой либо задней стенке фильтровальной камеры. С входным патрубком соединяется искрогаситель, оснащённый сетчатым воздушным фильтром для предварительной очистки воздушного потока и искрогашения.

Бункер для сбора пыли, стряхиваемой с картриджей в процессе регенерации, имеет объём 120 л, снабжён роликами для облегчения перемещения.

Опора оснащена устройством поджима бункера для сбора пыли, обеспечивающим герметичность и исключающим разлёт пыли в процессе работы.

Пульт управления для подключения питания к вентилятору и управления блоком пневмоочистки фильтров-картриджей закреплён на боковой стенке агрегата. При необходимости допускается установка пульта управления отдельно от агрегата.

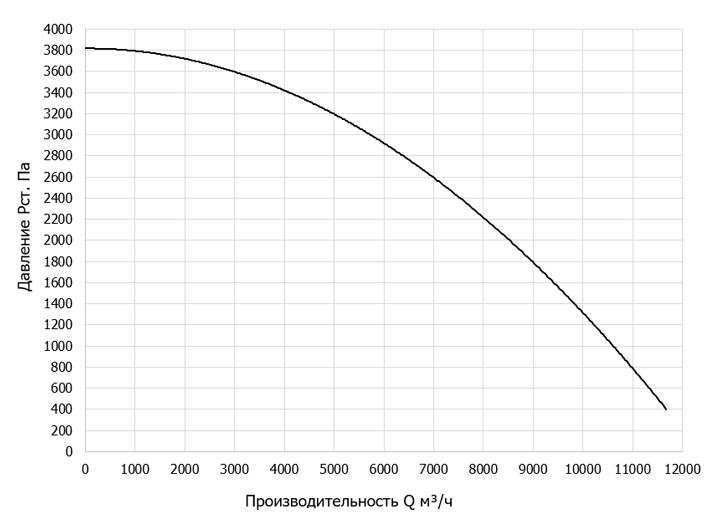

Аэродинамическая характеристика МВФ-9000

(статическое давление)
