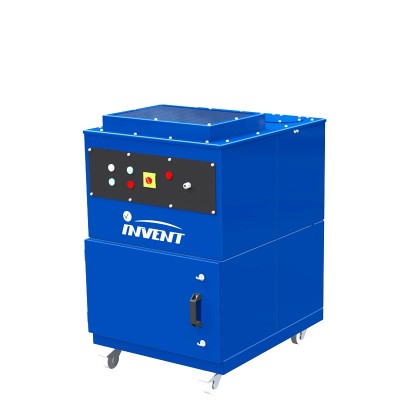

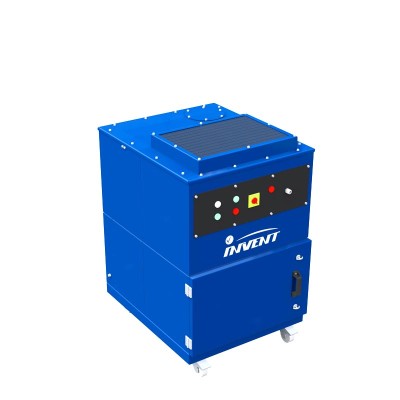

МВНФ-1500-НЕРА
Мобильный фильтровентиляционный агрегат накопительного типа
Заказ МВНФ-1500-НЕРА
Описание
Область применения
Передвижные фильтровентиляционные агрегаты МВНФ-1500-НЕРА c фильтроэлементами накопительного типа предназначены для очистки воздуха от аэрозолей (дымов), образующихся в процессе пайки, лужения, лазерной гравировки и маркировки, контактной сварки и прочих аналогичных видов обработки материалов, а также от сухой, неслипающейся, не волокнистой, невзрывоопасной пыли с низкой концентрацией.
Состав изделия
Верхний лист с входным отверстием для подсоединения вытяжного устройства НВУ-160 и распределительной решеткой, оснащённой угольным фильтром и сеткой с фильтровальным полотном класса G3.

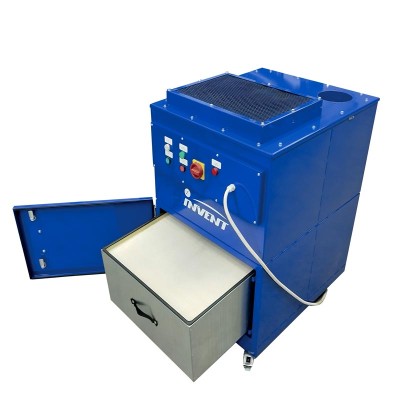

Фильтровальная камера с установленным в ней фильтром-картриджем тонкой очистки накопительного типа класса Н13. На дне камеры установлен сетчатый префильтр. Камера герметично закрывается дверью, фиксируемой двумя замками.
Шумоизолированная вентиляторная камера с радиальным вентилятором расположена над фильтровальной камерой.
Конструктивные особенности и преимущества
- Колёса позволяют легко перемещать агрегат и использовать его для нестационарных рабочих мест.
- Сетчатый префильтр защищает фильтр-картридж тонкой очистки от попадания на него искр, крупных частиц пыли, стружки и прочих загрязнений, которые могут вызвать его преждевременный выход из строя.
- Высокая степень очистки позволяет возвращать очищенный воздух в помещение.
Принцип работы

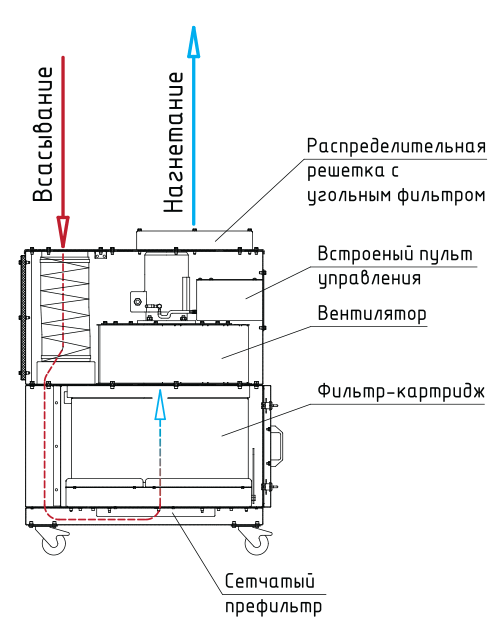

Принцип работы агрегата МВНФ-1500-НЕРА
Воздушно-пылевой поток под действием разрежения, создаваемого встроенным вытяжным вентилятором всасывается через воздухоприёмную воронку НВУ, закрепленного на верхнем листе агрегата, и поступает в камеру предварительной очистки.
Далее поток проходит через сетчатый префильтр, выполняющий функцию искрогашения и грубой очистки. Крупные частицы загрязнений оседают в камере предварительной очистки и на сетках префильтра.
Воздушный поток, очищенный от крупных фракций вредностей, поступает в фильтровальную камеру, в которой установлен фильтр-картридж тонкой очистки накопительного типа (НЕРА-фильтр класса Н13).
Затем очищенный воздух поступает в пространство вентиляторной камеры, проходит через распределительную решетку, в которой установлен угольный фильтр для удаления из воздуха летучих органических соединений, и возвращается в помещение.
Технические характеристики
| МВНФ-1500-НЕРА | |
|---|---|
| Габаритные размеры Д × Ш × В, мм | 903 × 700 × 1118 |
| Масса, кг | 140 |
| Максимальный расход воздуха, м³/ч | 1800 |
| Эффективность фильтрации по ГОСТ РЕН 1822-1-2010 | Н13 |
| Количество фильтровальных картриджей, шт. | 1 |
| Площадь фильтрующей поверхности (суммарная), м² | 25 |
| Максимальная потребляемая электрическая мощность вентилятора, кВт | 1,5 |
| Напряжение, В | 3ф/380В/50 Гц |
| Типовой режим работы по ГОСТ IEC 60034-1-2014 | S1 |
Габариты
Габаритные и присоединительные размеры МВНФ-1500-НЕРА
