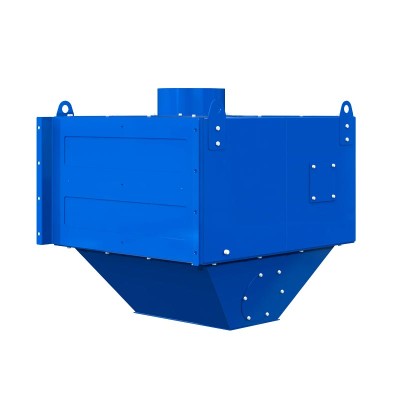

МВНФ-2000-БЛ-Н
Навесной фильтровентиляционный агрегат накопительного типа
Заказ МВНФ-2000-БЛ-Н
Описание
Область применения
Навесные фильтровентиляционные агрегаты МВНФ-2000-БЛ-Н c фильтроэлементами накопительного типа предназначены для очистки воздуха от аэрозолей (дымов), образующихся в процессе пайки, лужения, лазерной гравировки и маркировки, контактной сварки и прочих аналогичных видов обработки материалов, а также от сухой, неслипающейся, не волокнистой, невзрывоопасной пыли с низкой концентрацией.
Состав изделия
Приемная камера, входные отверстия которой имеют крепежные элементы для подсоединения всасывающих патрубков, либо вытяжного устройства ВУ-160. Два входных отверстия Ø 160 мм, расположенные на боковых поверхностях приёмной камеры, предназначены для присоединения всасывающих патрубков, к которым возможно присоединение гибких воздуховодов. На входное отверстие, расположенное на нижнем листе, может устанавливаться вытяжное устройство ВУ-160. Предварительно все входные отверстия закрыты заглушками.
Фильтровальная камера с фильтром-картриджем накопительного типа. Для защиты фильтра-картриджа от попадания на него искр, крупных частиц пыли, стружки и прочих загрязнений, которые могут вызвать его преждевременный выход из строя, предусмотрен сетчатый префильтр, устанавливаемый в нижней части фильтровальной камеры. На боковых стенках фильтровальной камеры расположены два отверстия для установки дифференциального манометра. Предварительно отверстия закрыты заглушками. Дифференциальный манометр может устанавливаться как на левой, так и на правой боковинах фильтровальной камеры. В стандартный комплект поставки он не входит и поставляется по отдельному заказу.
Верхний лист с присоединительным патрубком для присоединения побудителя расхода (вентилятора).
Конструктивные особенности и преимущества
- Для работы агрегата накопительного типа не требуется подвод сжатого воздуха.
- Размещение агрегата на стене или стойке позволяет экономить рабочее пространство.
- Сетчатый префильтр защищает фильтр-картридж от попадания на него искр, крупных частиц пыли, стружки и прочих загрязнений, которые могут вызвать его преждевременный выход из строя.
- Высокая степень очистки позволяет возвращать очищенный воздух в помещение.
Дополнительное оснащение
- Вытяжное устройство ВУ-160
- Дифференциальный манометр

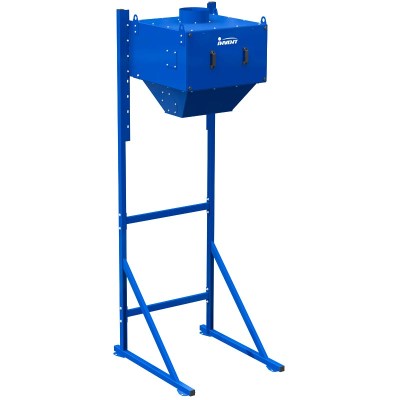

- Стойка для крепления агрегата
Принцип работы
Принцип работы агрегата МВНФ-2000-БЛ-Н
Воздушно-пылевой поток под действием разрежения, создаваемого вытяжным вентилятором (устанавливается отдельно от ФВА), через всасывающие отверстия поступает в приёмную камеру.
Далее поток проходит через сетчатый префильтр, выполняющий функцию искрогашения и грубой очистки. Крупные частицы загрязнений оседают в приёмной камере и на сетках префильтра.
Воздушный поток, очищенный от крупных фракций вредностей, поступает в фильтровальную камеру, в которой установлен фильтр-картридж тонкой очистки накопительного типа класса F9.
Далее очищенный воздух возвращается в помещение.
В процессе эксплуатации фильтровальное полотно фильтра-картриджа накапливает объём осаждённых вредностей, аэродинамическое сопротивление на фильтре-картридже возрастает.
Текущее значение перепада давления на фильтре-картридже тонкой очистки определяется по показаниям дифференциального манометра, установленного на боковой поверхностях фильтровальной камеры. Когда значение перепада давления достигает максимума (800 Па), фильтрующий элемент необходимо заменить.
Дифференциальный манометр в комплект поставки не входит и поставляется по отдельному заказу.
Технические характеристики
| МВНФ-2000-БЛ-Н | |
|---|---|
| Габаритные размеры Д × Ш × В, мм | 855 × 895 × 850 |
| Масса, кг | 92 |
| Максимальный расход воздуха, м³/ч | 2500 |
| Количество фильтровальных картриджей, шт. | 1 |
| Площадь фильтрующей поверхности, м² | 25 |
| Эффективность фильтрации по ГОСТ 779-2014 | F9 |
Габариты

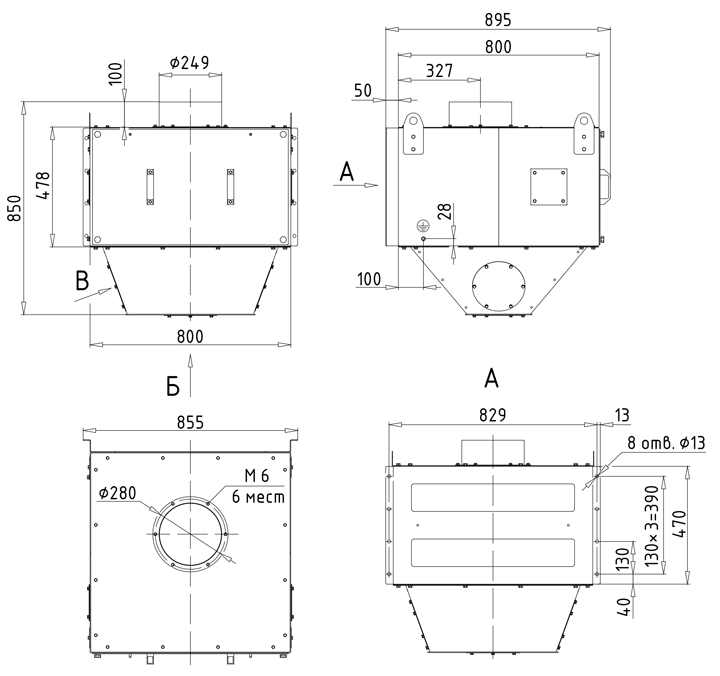

Габаритные и присоединительные размеры
агрегата МВНФ-2000-БЛ-Н
