Переточная система

Описание

Область применения

Переточная система – это метод общей фильтрации, предотвращающий накопление сварочных дымов, пыли и прочих загрязнений в рабочем помещении.

Системы успешно применяются для вентиляции и очистки воздуха на сварочных производствах, особенно при при сварке крупногабаритных металлических изделий и конструкций.

Основные элементы переточной системы

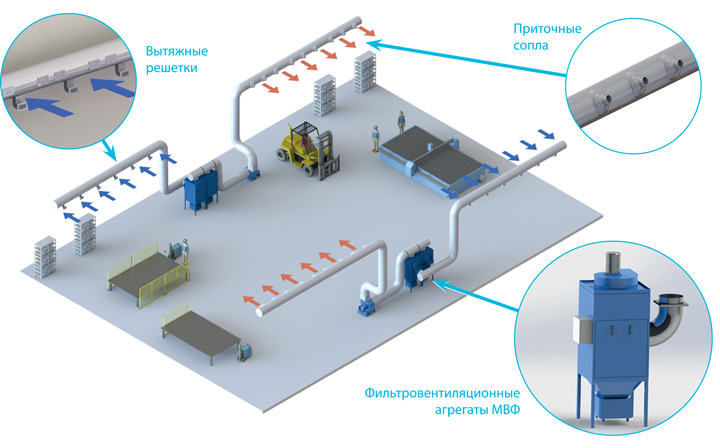

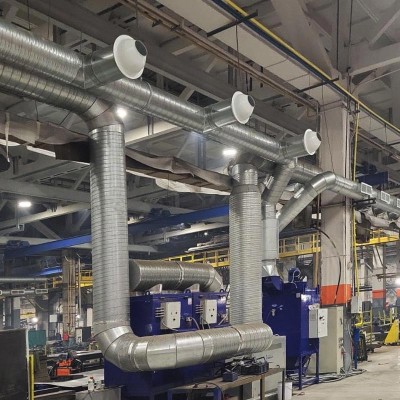

Переточная система состоит из модульных самоочищающихся фильтровентиляционные агрегатов МВФ, вентиляторов и двух параллельных воздуховодов, расположенных вдоль стен производственного помещения на высоте, соответствующей слою накопления сварочных аэрозолей.

С одной стороны помещения воздуховоды оснащены вытяжными решётками, а с противоположной стороны — высокоскоростными регулируемыми соплами.

Вытяжные решётки имеют прямоугольную форму, положение горизонтальных и вертикальных ламелей регулируется, что позволяет обеспечить высокую эффективность забора загрязнённого воздуха.

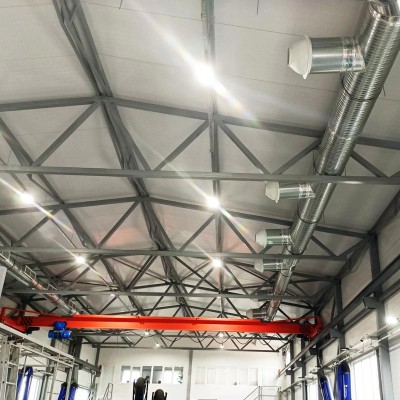

Направление раздачи очищенного приточного воздуха определяется положением сопел, которое изменяется поворотом сопла в любом направлении на 30 градусов.

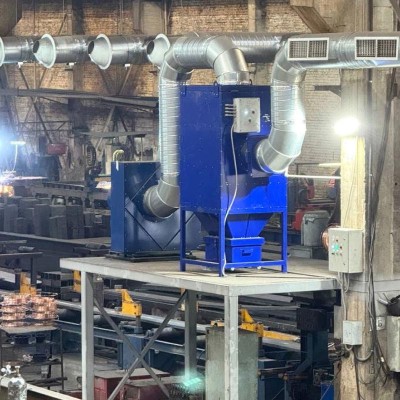

Фильтровентиляционные агрегаты могут быть установлены как внутри помещения, так и за его пределами.

Принцип работы

Загрязнённый воздух через вытяжные решётки затягивается в воздуховод и далее поступает в фильтровентиляционный агрегат, где происходит его очистка. Очищенный воздух через высокоскоростные сопла приточного воздуховода подаётся обратно в помещение.

Возможность регулировки направления распределения и скорости воздушного потока позволяет оптимально настроить систему с учётом параметров помещения и размещения сварочных постов.

Таким образом система обеспечивает:

• снижение фоновой концентрации загрязнений воздуха в помещении до ПДК;
• подачу свежего воздуха к рабочим местам и снижение загрязнений в зоне дыхания.



Преимущества переточных систем
Промышленной группы «ИнВент»

1. Отсутствие «мертвой зоны».
2. Комфортная скорость течения воздуха на рабочих местах.



Промышленная группа «ИнВент» разработает проект переточной системы с учётом параметров производственного помещения, характеристик технологических процессов и бюджетных ограничений.
