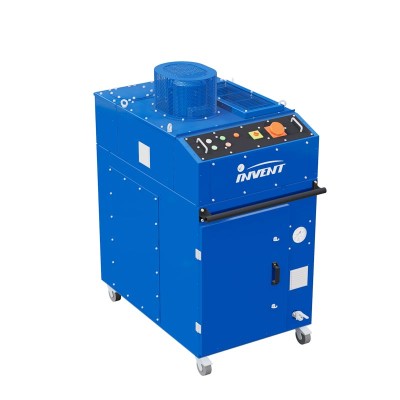

ПРУФ-4000-ВК

Описание

Область применения

Передвижные фильтровентиляционные агрегаты повышенной производительности ПРУФ-4000-ВК предназначены для очистки воздуха и удаления загрязнений, возникающих в ходе производственных процессов:

• для удаления сварочного аэрозоля при сварке, газовой или плазменной резке металлов в производственных помещениях;
• для удаления сухой пыли, не содержащей кислотных или взрывоопасных компонентов, в ходе шлифования неискрящихся материалов;
• в химической, пищевой, фармацевтической промышленности для удаления пыли и газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивности воздуха.



Агрегат может быть оснащен одним или двумя вытяжными устройствами НВУ-200.

Состав изделия

Фильтровальная камера состоит из камеры предварительной очистки с сетчатым префильтром и фильтрационного отсека, где вертикально расположены три овальных фильтра-картриджа и поддон для сбора пыли. Камера герметично закрывается.

Блок пневматической очистки фильтров-картриджей состоит из ресивера (20 л) с системой автоматического управления встроенным компрессором, встроенного безмасляного компрессора, подающего воздух под давлением 0,6 МПа в ресивер, и трёх электропневмоклапанов, предназначенных для очищения фильтров импульсами воздуха под давлением. Очистка картриджей происходит автоматически.

Шумоизолированная вентиляторная камера с радиальным вентилятором установлена над фильтровальной камерой.

Шаровый кран для слива конденсата из ресивера закреплён на передней стенке агрегата.

Встроенный пульт управления для подключения питания к вентилятору, встроенному компрессору и для управления блоком пневматической очистки трёх картриджей. В состав пульта для управления системой пневмоочистки входит дифференциальное реле давления для контроля степени загрязнения фильтров-картриджей.

Верхняя крышка, установленная сверху на вентиляторную камеру, содержит:

• колпак, зафиксированный на крышке и служащий для предотвращения перегрева электродвигателя вентилятора;
• сменную панель для установки вытяжных устройств или патрубков, через которые пылевоздушная смесь с вредностями подаётся в камеру предварительной очистки фильтровальной камеры; в базовом исполнении панель содержит два всасывающих отверстия для фиксации вытяжных устройств НВУ-200; предварительно отверстия закрыты заглушками;
• распределительную решетку с фильтровальным полотном класса G3, через которую очищенный воздух возвращается в помещение.



При необходимости имеется возможность для установки дополнительного НЕРА-фильтра (класса Е11 по ГОСТ РЕН 1822-1-2010). НЕРА-фильтр в комплектацию не входит, заказывается отдельно.

Версии исполнения

ПРУФ-4000-ВК — агрегат со встроенным компрессором без НЕРА-фильтра;

ПРУФ-4000-ВК-НЕРА — агрегат со встроенным компрессором и НЕРА-фильтром.

Конструктивные особенности и преимущества

• Высокая производительность агрегата позволяет одновременно обслуживать два рабочих места.
• Колёса позволяют легко перемещать агрегат и использовать его для нестационарных рабочих мест.
• Встроенный компрессор обеспечивает работу агрегата без подвода сжатого воздуха от внешних источников.
• Камера предварительной очистки отделяет крупные частицы, снижая нагрузку на фильтры-картриджи и продлевая срок их службы.
• Сетчатый префильтр предотвращает попадание раскаленных окалин и искр внутрь агрегата, исключая возможность возгорания.
• Вертикальное расположение картриджей и их овальная форма обеспечивают высокую эффективность их регенерации, производимой автоматически изнутри импульсами сжатого воздуха.
• Высокая степень очистки позволяет возвращать очищенный воздух в помещение.
• Регенерация фильтроэлементов происходит в автоматическом режиме без остановки технологического процесса.
• Возможность установки дополнительного НЕРА-фильтра позволяет повысить степень очистки воздуха до Е11 по ГОСТ РЕН 1822-1-2010.
• Дифференциальное реле давления контролирует степень загрязнения фильтров-картриджей и сигнализирует о необходимости их замены.
• Удобство эксплуатации и обслуживания: удаление собранной пыли, замена и обслуживание фильтров-картриджей  производится с лицевой стороны через дверь.
