РВС-0,75-Т

Описание

Область применения

Система предназначена для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ и волокнистых материалов. Применяется для удаления из зоны сварки аэрозолей и газов с содержанием пыли и других твердых примесей не более 100 мг/м³, с температурой не выше 80°С.

Состав системы

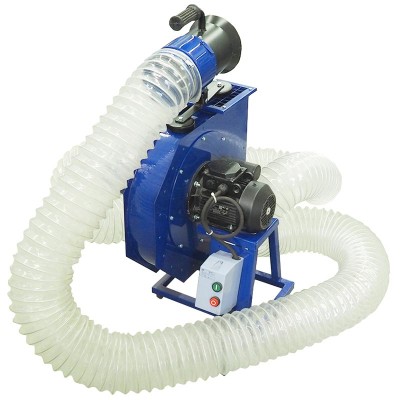

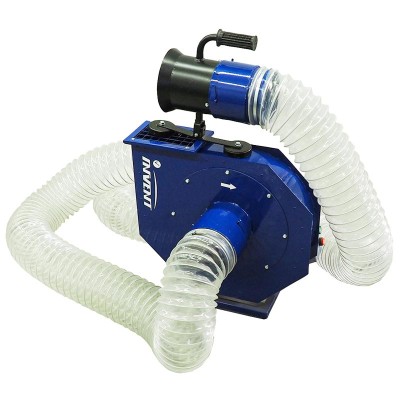

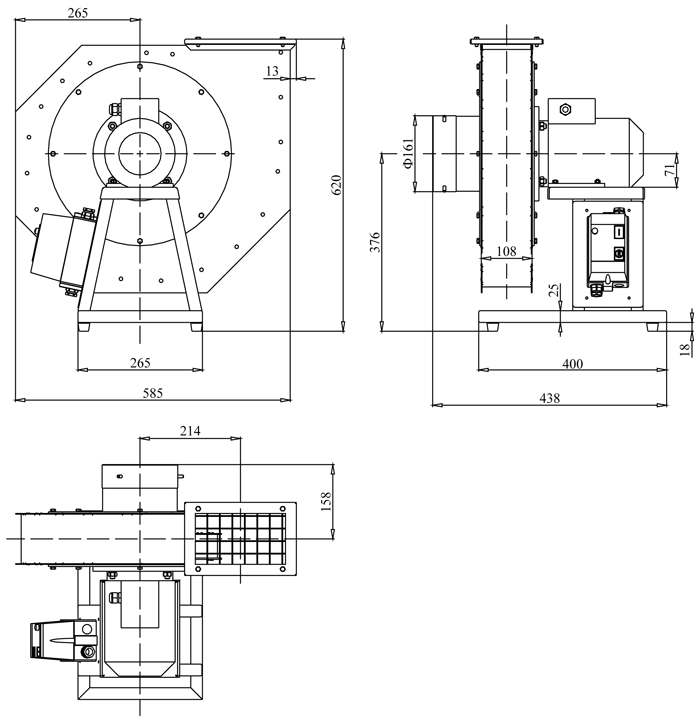

Вентилятор, являющийся побудителем расхода вытяжной системы.

Спиральный корпус вентилятора выполнен из листовой углеродистой стали и имеет порошковое полимерное покрытие. Алюминиевое рабочее колесо посажено на вал электродвигателя, направление вращения — правое.
На всасывающем патрубке вентилятора имеются три упора, предназначенных для фиксации быстросъёмного байонетного соединения.

Нагнетательный патрубок вентилятора имеет защитную решётку, зафиксированную на патрубке болтовым соединением и предохраняющую проточную часть вентилятора от попадания посторонних предметов.

Подставка, служащая основанием для закрепления вентилятора и автоматического выключателя.

Подставка снабжена четырьмя резиновыми коническими виброопорами. Выполнена из листовой углеродистой стали с порошковым полимерным покрытием.

Автоматический выключатель.

Улавливающая воронка Ø 160 мм с магнитным держателем и ручкой с резиновым покрытием.

Воронка предназначена для улавливания вредных веществ, выделяемых при различных технологических процессах, в непосредственной близости от источника выделения.Конструкция воронки предусматривает её крепление к стальной поверхности при помощи магнитных держателей и подсоединение посредством байонетного соединения к гибкому воздуховоду Ø 160 мм.На патрубке воронки имеются три упора, предназначенных для фиксации быстросъёмного байонетного соединения.

Воронка выполнена из листовой углеродистой стали и имеет порошковое полимерное покрытие.

Патрубок байонетный выполнен из листовой углеродистой стали с порошковым полимерным покрытием.

Внутри патрубка находится опорная поверхность с резиновой прокладкой, что позволяет при фиксации байонетного соединения обеспечить герметичность сборки патрубка байонетного с ответным патрубком воронки или всасывающим патрубком вентилятора. Патрубок вставляется в гибкий воздуховод Ø 160 мм, который фиксируется на патрубке хомутом.

Гибкий воздуховод (шланг) диаметром Ø 160 мм выполнен из полиуретана со стальной проволочной спиралью. Предназначен для откачки (транспортировки) газовоздушных сред с содержанием твёрдых абразивных веществ (стружки, опилок, металлической пыли и т.д.).

Гибкий воздуховод является трудновоспламеняемым, стоек к воздействию растворителей, бензина и масел, относится к особо гибким, имеет высокую абразивостойкость и прочность на растяжение и на разрыв. Внутренняя поверхность шланга гладкая, волнообразная.

Шланг фиксируется на байонетном патрубке хомутом.

Евроразъём (вилка кабельная переносная) предназначен для подключения мобильного (стационарного) электрооборудования к сети переменного тока частотой 50 Гц с напряжением 220В (1ф.). Номинальный ток – 16А. Полюса - 2P+PE. Корпус изготовлен из самозатухающего полимерного материала, электрические контакты и металлические крепёжные элементы защищены от коррозии. Степень защиты - IP44.

Силовой гибкий кабель предназначен для подсоединения передвижного (переносного) электромеханизма к электрической сети, содержит 3 медные многопроволочные жилы с площадью поперечного сечения жилы 2,5 мм². в резиновой изоляции и резиновую оболочку, что придаёт кабелю гибкость. Кабель имеет класс пожарной безопасности 02.8.2.5.4 согласно ГОСТ 31565-2012. Длина кабеля, поставляемого в составе системы, составляет 50 м.
