Высоковакуумные фильтровентиляционные агрегаты

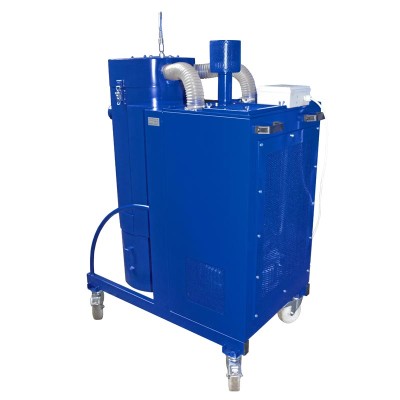

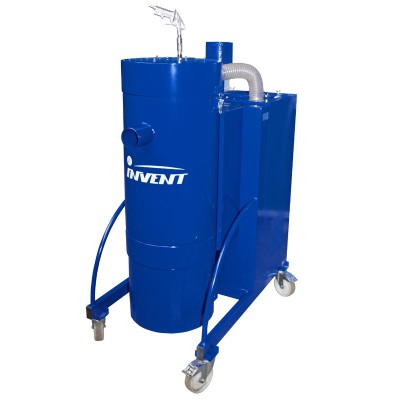

Торнадо-1

Высоковакуумный компактный фильтровентиляционный агрегат

Торнадо-1

Удаление пыли, дыма и металлической стружки

  • Производительность 350 м³/ч
  • Мощность 3 кВт
×

Заказ Торнадо-1

Нажимая на кнопку отправить, вы даете свое согласие на обработку персональных данных

Описание

Область применения

Агрегаты Торнадо-1 предназначены для удаления пыли, дыма и металлической стружки при следующих технологических процессах:

  • сварка
  • шлифовка и зачистка
  • технологическая уборка производственных помещений


Идеально подходят для работы с ручным шлифовальным инструментом и горелками со встроенной вытяжкой.

Конструктивные особенности

  • Компактный эргономичный дизайн
  • Встроенный вихревой вентилятор
  • Повышенная эффективность фильтрации
  • Высокая эффективность регенерации картриджа
  • Пульт управления с реверсивным выключателем
  • Широкий спектр применения
  • Низкая стоимость обслуживания

Конструкция агрегата

В состав фильтровентиляционного агрегата Торнадо-1 входят:

  • Фильтровальная камера, в которой вертикально расположен фильтр-картридж.
  • Контейнер для сбора пыли объёмом 30 л.
  • Камера всасывания крепится сверху на фильтровальную камеру и фиксируется двумя защелками.
  • Устройство пневмоочистки картриджа с обдувочным пневмопистолетом закреплено на камере всасывания.
  • Вентиляторная камера, содержащая вихревой вентилятор (побудитель расхода) и предохранительный клапан для защиты вентилятора от перегрузки при минимальных расходах.
  • Пульт управления с предохранителем от перегрузок и коротких замыканий и реверсивным выключателем.


Аэродинамические характеристики


Примечание:

Производительность агрегата Торнадо-1 при коллекторном подсоединении двух сварочных горелок со встроенными отсосами и шлангами с внутренним Ø45 мм длиной по 15 м составляет 190 м³/час.

Технические характеристики

Торнадо-1
Габаритные размеры Д х Ш х В, мм 1065 х 600 х 1400
Масса, кг 150
Максимальная производительность, м³/ч 350
Максимальное допускаемое разрежение, Па 21500
Эффективность фильтрации, % 95–99,5
Фильтры-картриджи, шт. 1
Площадь фильтрующей поверхности, м² 3
Эффективность фильтрации в системе EUROVENT 4/5 EU 9
Размеры фильтрующего элемента: диаметр х высота, мм 155 х 450
Давление воздуха, подаваемого к системе регенерации фильтра, МПа 0,6
Максимальная потребляемая электрическая мощность, кВт 3
Номинальный потребляемый ток (не более), А 7,2
Напряжение, В 3ф/380В/50 Гц

Габариты

Габаритные размеры Торнадо-1
