Высоковакуумные фильтровентиляционные агрегаты

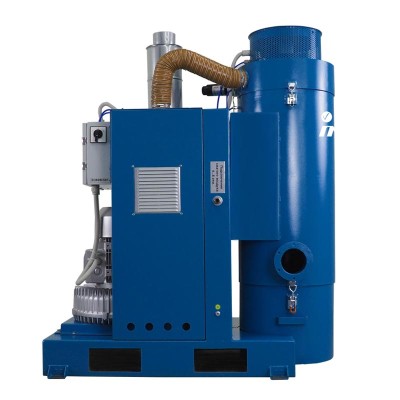

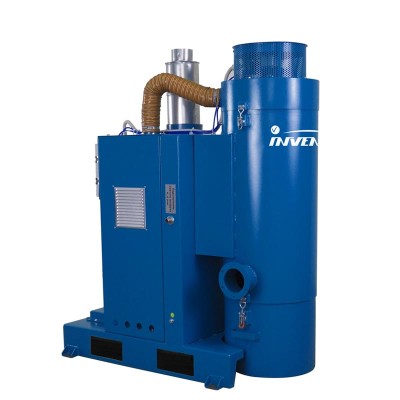

Торнадо-250

Высоковакуумный фильтровентиляционный агрегат

  • Торнадо-250
  • Торнадо-250

Удаление сварочного аэрозоля, дыма и пыли

  • Производительность до 420 м³/ч
  • Мощность 5,5 кВт
×

Заказ Торнадо-250

Нажимая на кнопку отправить, вы даете свое согласие на обработку персональных данных

Описание

Область применения

Высоковакуумный фильтровентиляционный агрегат Торнадо-250 предназначен для очистки воздуха от загрязнений, возникающих в ходе производственных процессов:

  • Сварка
  • Обтачивание
  • Шлифование
  • Уборка рабочих мест и пола

Состав изделия

Фильтровальная камера, в которой вертикально расположен рукавный фильтр с общей площадью фильтрующей поверхности 1,6 м². Вертикальное расположение рукавного фильтра обеспечивает высокую эффективность его регенерации, производимой изнутри сжатым воздухом. Высокая степень очистки позволяет возвращать очищенный воздух в помещение.

Камера всасывания устанавливается сверху на фильтровальную камеру и фиксируется двумя защёлками с фиксаторами. На всасывающей камере расположен отводной патрубок Ø 72 мм, соединяющий посредством гибкого шланга всасывающую камеру с вихревой воздуходувкой.

Камера всасывания соединена с предохранительным клапаном, который служит для защиты вихревой воздуходувки от перегрузки при минимальных расходах.

Камера всасывания оснащена системой автоматической регенерации рукавного фильтра.

Вихревая воздуходувка является побудителем расхода в фильтровентиляционном агрегате.

Пульт управления предназначен для управления работой вихревой воздуходувки и пневмоочистки.

Пульт управления и вихревая воздуходувка с всасывающим и нагнетательным патрубками установлены на раму с пазами для погрузчика.

Контейнер для сбора пыли, объёмом 50 л фиксируется на фильтровальной камере двумя защёлками, снабжён двумя ручками.

Конструктивные особенности и преимущества

  • Простое подключение: все соединения имеют свободный доступ.
  • Высокая эффективность фильтрации и длительный срок службы фильтроэлемента.
  • Автоматическая система очистки сжатым воздухом.
  • Блок управления с понятным интерфейсом позволяет управлять агрегатом персоналу без специальной
    квалификации.
  • Индикатор фильтра подает сигнал о необходимости замены фильтроэлемента.
  • Вместительный контейнер для сбора загрязнений легко снимается, что обеспечивает удобство эксплуатации.
  • Компактные размеры и небольшой вес, специальная рама с пазами для погрузчика позволяют при необходимости легко перемещать агрегат.

Принцип работы

Загрязнённый воздух, насыщенный пылью, через входной патрубок поступает в фильтровальную камеру, в которой расположена кассета из фильтровальных рукавов.

Пыль собирается на поверхности фильтров, а очищенный воздух проходит внутри рукавов фильтра и далее через вытяжной вентилятор, возвращается обратно в цех или выбрасывается в атмосферу.

Очистка фильтров производится автоматически, импульсами сжатого воздуха. Давление подводимого сжатого воздуха — 0,4–0,6 МПа.

Импульс сжатого воздуха выдувает из кассетного фильтра пыль, которая оседает в контейнере.

Технические характеристики

Торнадо-250
Габаритные размеры Д х Ш х В, мм 1166 х 700 х 1390
Масса, кг 140
Максимальная производительность, м³/ч 420
Максимальное допускаемое разрежение, Па 21000
Эффективность фильтрации, % 95–99,5
Эффективность фильтрации в системе EUROVENT 4/5 EU 9
Рукавный фильтр, шт. 1
Площадь фильтрующей поверхности, м² 1,6
Давление воздуха, подаваемого к системе регенерации фильтра, МПа 0,6
Максимальная потребляемая электрическая мощность, кВт 5,5
Номинальный потребляемый ток (не более), А 12,9
Напряжение, В 3ф/380В/50 Гц

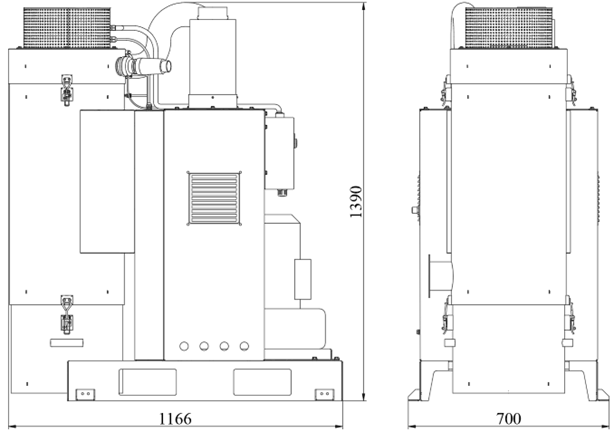

Габариты

Габаритные размеры Торнадо-250
