Вентиляция при сварке

Многопостовая система очистки воздуха при сварке

Централизованная высоковакуумная фильтровентиляционная система

  • #
  • #
  • #
Технологические процессы: Сварка
Удаляемые загрязнения: Сварочный аэрозоль, дым
Место установки: Цех
Используемое оборудование:

Задача

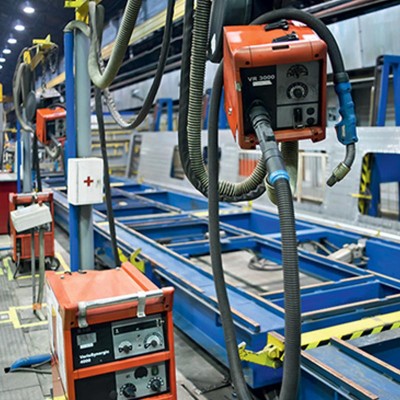

В цехе размещены 9 стационарных постов полуавтоматической сварки в среде аргоновой смеси, проволока СВ08Г2С Ø 1,2 мм, до 200А.

Принудительная вентиляция в помещении отсутствует. Во время работы образуется видимое задымление, в зоне дыхания сварщиков существенно превышается ПДК по марганцу.

В связи с отсутствием на участке опорных конструкций использование классических подъёмно-поворотных вытяжных устройств невозможно.

Решение

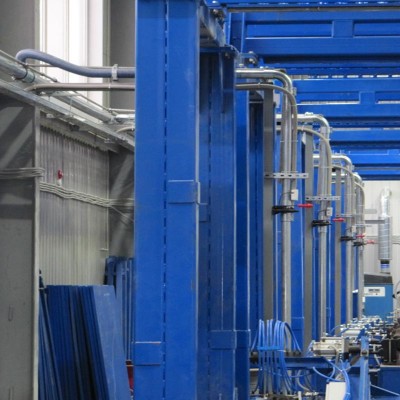

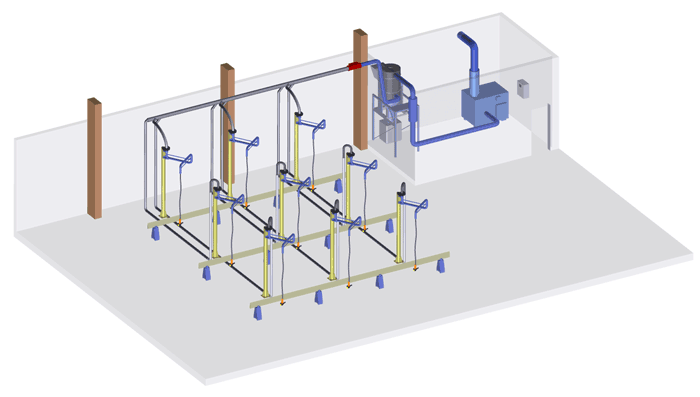

Централизованная автоматизированная высоковакуумная фильтровентиляционная система с вытяжными устройствами, встроенными в сварочные горелки.


При одной и той же производительности оборудования количество рабочих мест, которое может обслуживать система высокого вакуума, увеличивается в разы, по сравнению с традиционными вытяжными системами.

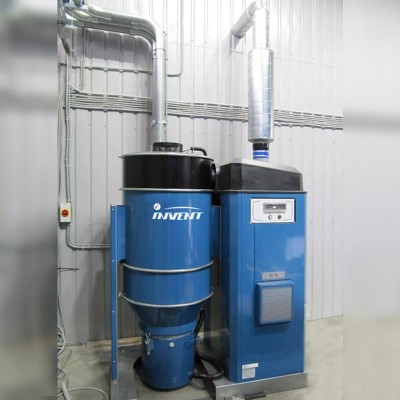

Для очистки воздуха от загрязнений используется высоковакуумный фильтровентиляционный агрегат Торнадо-1000.

Сварочные посты оснащены горелками со встроенными отсосами, сварочный аэрозоль удаляется непосредственно в точке его выделения.

Сокращение расстояния между источником загрязнения и вытяжкой позволяет практически полностью улавливать выделяющиеся вредности.

В системе используются автоматические энергосберегающие клапаны, что позволяет применить при расчёте коэффициент нагрузки и снизить мощность системы без потери её эффективности.

Управление системой осуществляется с пульта, расположенного на фильтровентиляционном агрегате.

Результат

Концентрация вредных веществ в зоне дыхания сварщиков приведена в соответствие нормам. Видимое задымление отсутствует.
