Фильтровальные блоки

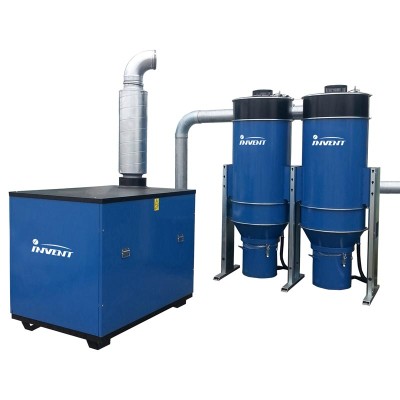

СФБ 2

Сборный фильтровальный блок

СФБ 2

Двухступенчатая фильтрация в высоковакуумных системах для улавливания пыли от шлифовального инструмента, сварочных дымов и стружки

  • Производительность 4000 м³/ч
  • Площадь фильтров 24 м2
×

Заказ СФБ 2

Нажимая на кнопку отправить, вы даете свое согласие на обработку персональных данных

Описание

Область применения

Сборные фильтровальные блоки СФБ с двухступечатой фильтрацией применяются в высоковакуумных системах очистки воздуха для улавливания пыли от шлифовального инструмента, сварочных дымов и стружки.

  • Сварка
  • Обтачивание
  • Шлифование


Конструктивные особенности

  • Пылеуловитель с двухступенчатой фильтрацией.
  • Центральное входное отверстие имеет замедлитель скорости.
  • Полностью автоматическая очистка фильтра кратковременной продувкой обратным потоком воздуха под атмосферным давлением.
  • Может оснащаться различными видами фильтрующего материала, контейнеров, систем разгрузки.


Вспомогательное оборудование

  • сигнализатор фильтра;
  • датчик уровня заполнения бака;
  • пожарная сигнализация;
  • двойной патрубок вход/выход.


В стандартной комплектации установлены рукавные фильтры из полиэстера. Фильтры PTFE или антистатические фильтры устанавливаются по запросу.

Принцип работы

Принцип работы системы, состоящей из фильтровального блока СФБ и высоковакуумного побудителя



В системе очистки воздуха фильтровальные блоки СФБ используются совместно с высоковакуумными побудителями .

Загрязнённый воздух через входной патрубок поступает в фильтровальный блок, в котором расположена кассета из фильтровальных рукавов.

Пыль собирается на поверхности рукавов, а очищенный воздух проходит внутри рукавов фильтра и далее через высоковакуумный побудитель возвращается обратно в цех или  выбрасывается в атмосферу.

СФБ использует очистку фильтра кратковременной продувкой обратным потоком воздуха под атмосферным давлением.

Технические характеристики

СФБ 2
Производительность, м³/ч 4000
Максимальное разрежение, кПа – 50
Площадь фильтрующей поверхности, м² 2 × 12
Объём бункера-накопителя, л 2 × 70
Масса, кг 344
Диаметр входного/выходного патрубка, мм 2 × 200
